Le Résonateur de TESLA

Le Résonateur de TESLA
ou Bobine de TESLA

Dernière mise à jour le 26/04/2005

Nikola TESLA
Physicien Yougoslave
1856 - 1943

1) Mise en garde
2) Historique
3) Fonctionnement
4) Ma réalisation pas à pas
6) Liens

! Mise en garde !

Attention ! Cet appareil est capable de délivrer des tensions de plusieurs centaines de milliers de volts. Il ne peut être réalisé que par des personnes ayant de très bonne connaissance dans le domaine des très hautes tensions.
Le contact sur certaines parties de cette machine peuvent être mortelles. Je décline toutes responsabilités en cas d'accident si vous réalisez cette machine suivant ma description.
CAUTION ! This device is able to deliver a voltages of several
hundreds of thousands of volts. It can be carried out only by people
having very good knowledge in the field of the very high voltages. The
contact on certain parts of this machine can be mortals. I decline all
responsibilities in the event of accident if you produce this machine
according to my description.
Vous trouverez sur cette page tous les détails de la fabrication de ma première bobine de Tesla. J'ai fait cette page car à travers les autres sites que j'ai visité, je n'ai trouvé que peu de description détaillée de la fabrication de chaqu'un des éléments. J'ai trouvé souvent des éléments finis mais pas en cours de fabrication. J'espère que cette description répondra à vos attentes.

Historique

A l'Exposition Universelle de Chicago en 1893, Nikola Tesla montra qu'on pouvait transmettre du courant sans fil, grâce à son transformateur à haute fréquence: celui-ci fut dès lors appelé Bobine de Tesla . Cette bobine avait la capacité de créer des courants alternatifs sous de très fortes tensions, mais avec une très faible intensité, ce qui la rendait inoffensive pour l'être humain. Enfin presque....croyait'il.
Tesla put d'ailleurs le démontrer plusieurs fois grâce à son "homme électrique", qui pouvait "envoyer" des éclairs de plus de 40 mètres, allumer des ampoules ou faire tourner des moteurs électriques à distance.
Sans cette découverte, vos téléphones cellulaires ne fonctionneraient pas, internet n'existerait pas et le transport de l'énergie électrique serait un véritable casse tête, ...ext
Il fût en conccurence à l'époque avec Thomas Edison qui lui travaillait sur les courants continus incapables d'être transportés à longue distance sans perte notoire, ni possibilités simple de transformations de la tension.

Une des applications que Tesla avait trouvé à sa bobine était l'émission d'informations sur l'ensemble du globe. Sa méthode aurait été d'utiliser une fréquence spécifique de résonance de la Terre, pour transmette du courant alternatif grâce à un énorme oscillateur électrique. Après avoir trouvé un financier, une étrange structure fut mis en chantier à Long Island: elle ressemblait à une sorte de derrick avec un haut de champignon, avec une hauteur de 60 mètres. Mais son financier pris peur, et retira ses fonds: la structure fut ainsi détruite en 1917.

Le phénomène Tesla a pris une grande ampleur en Etats Unis au point que beaucoup d'entreprises se sont lancées dans la fabrication de bobine de tesla pour les particuliers et aussi pour des professionnels des spectacles. Les bobines de Tesla sont aussi beaucoup utilisées pour réaliser des effets spéciaux. http://www.teslacoil.com

En France le phénomène reste très discrèt, mais déjà quelques particuliers se sont lancés dans l'aventure de la réalisation d'une bobine de Tesla. Dans les liens je tenterais d'établir une liste de sites Français de personnes réalisant des bobines de Tesla. Si vous avez réalisé une bobine de Tesla et que votre site n'est pas cité, envoyez moi un mail.

Fonctionnement

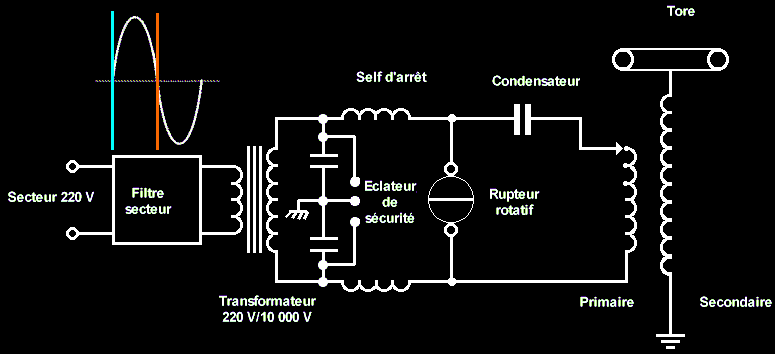

Schéma


- L'alimentation secteur alimente un transformateur haute tension à travers un filtre secteur (220 V ==> 10 000V)
- La sortie de ce transformateur permet de charger le condensateur primaire.

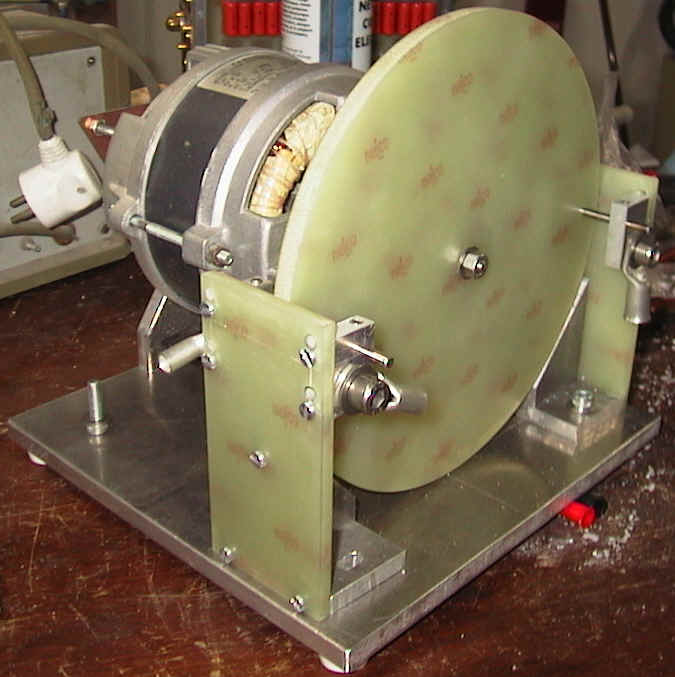

- L'éclateur rotatif synchrone sert à fermer le circuit quand le condensateur est chargé au maximum.
- Le condensateur est un "réservoir d'énergie" et permet de faire osciller le circuit primaire .
- La bobine secondaire permet le transfert d'énergie vers le tore.
- Le tore est un condensateur par rapport à la terre, via les arcs électriques qui en sortent.
- Les selfs d'arrêts et les condensateurs empéchent les courants hautes fréquences (130 Khz) de revenir sur le transformateur d'alimentation.
- Un éclateur de sécurité bloque les surtensions pouvant quant même revenir sur le transformateur.
NOTA : Pour la clarté du fonctionnement, l'espace de temps entre la fermeture du rupteur rotatif et l'arc de sortie a été augmenté. Dans la réalité il est quasiment nul.

Ma réalisation pas à pas

Dans les rubriques suivantes j'ai voulu vous faire partager en direct les différentes étapes de la réalisation de ma bobine de Tesla avec les réussites et les déboires. Je me suis inspiré de nombreux sites Américains et de quelques sites Français. J'ai commencé véritablement la réalisation à partir du 13 octobre 2003. Auparavant j'avais déjà rassemblé quelques éléments et idées de réalisation.
