Réalisation du filtre haute tension

Dernière mise à jour le 04/02/2005

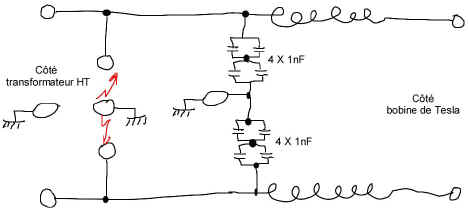

Le but de ce filtre est de protéger l'alimentation d'éventuelle retour de surtension pouvant provenir de la bobine. Il est placé entre la bobine et le transfo haute tension. Il est constitué de deux selfs, de condensateurs ainsi que d'un éclateur de sécurité réglable. Placé au secondaire du transformateur haute tension, il protégera celui-ci d'éventuel claquage. Il évitera également des retours de surtensions sur le primaire du transformateur qui ainsi protégerons l'installation électrique de la maison !

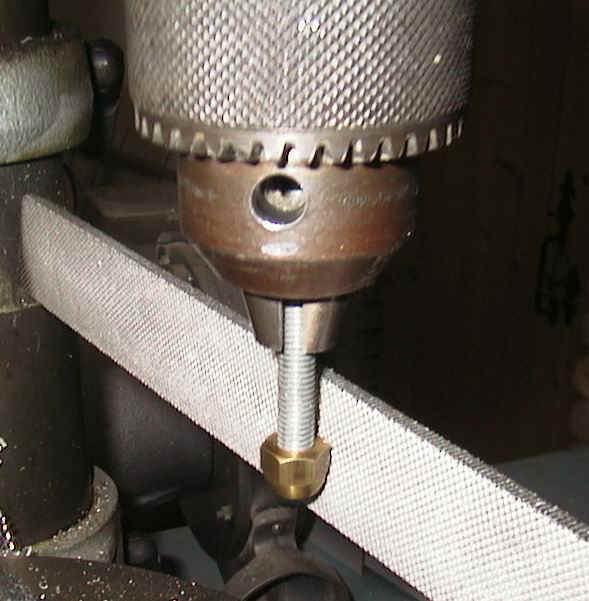

Réalisation de petites boules esthétiques pour l'éclateur en transformant à la perceuse des écrous borgnes en laiton.
La perceuse doit tourner....

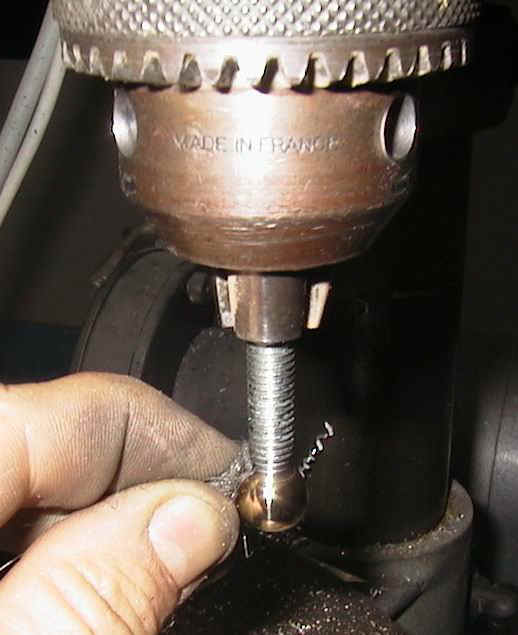

Polissage avec de la ouate

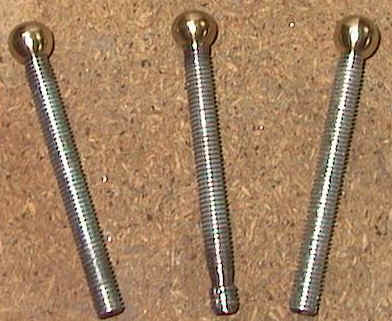

Résultat obtenu.

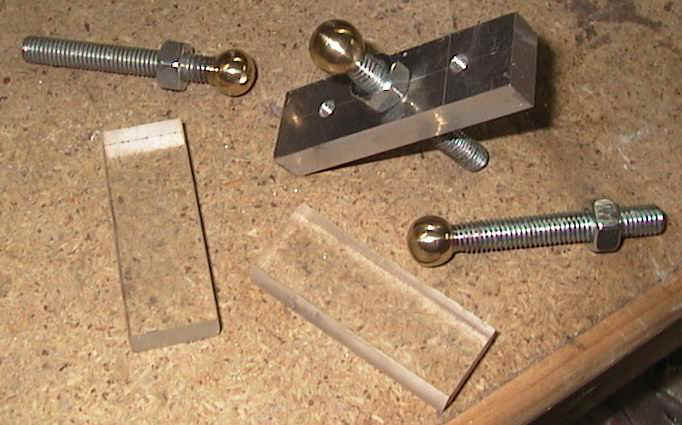

Les tiges filetées seront coupées à la bonne longueur.
Les écrous et les tiges filetées sont de diamètre M8.
Fabrication en aluminium et en plexiglas du support des éclateurs

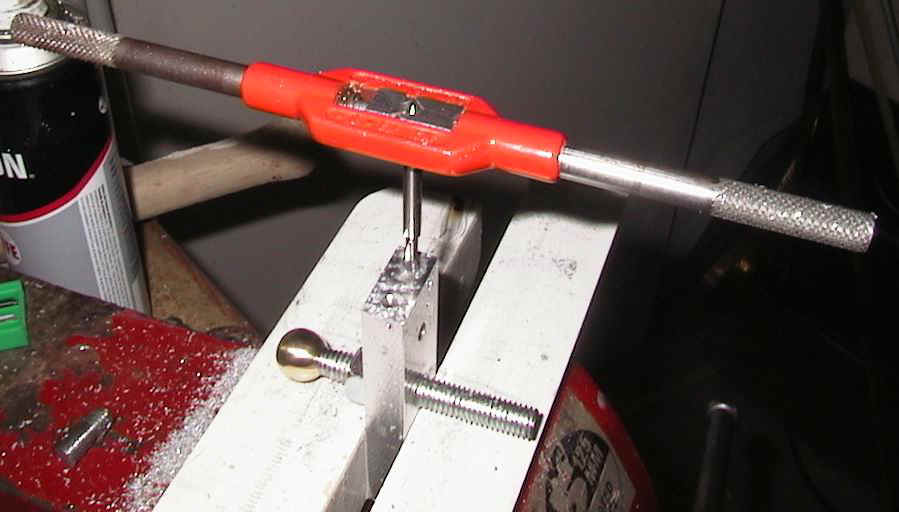

Filetage pour la fixation des plaques de plexiglas

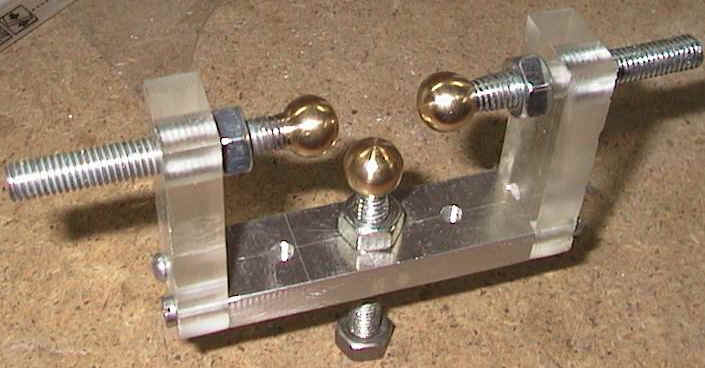

L'éclateur de sécurité terminé.
Dimensions :
Plexiglas :55 x 20 x 10
Aluminium : 70 x 20 x 10
Pour travailler le plexiglas et l'aluminium, j'utilise ma perceuse à colonne comme fraiseuse. L'outil est une fraise à bois de bonne qualité.
La self et son support en plexiglas.
Dimensions :
Du tore : 51,8 x 28,5 x 21,3
Des flasques : 80 x 60 x 5
De l'embase : 60 x 30 x 10
De l'axe : Dia20 x 30
Vis M6 en nylon
Le tore de ferrite vient de chez Radiospares
Réf : 212.0881
L'inductance spécifique (AL) est de 8700nH.
L(nH) = N2 x AL
Ici il y a 20 spires soit 20 x 20 x 8700 = 3 480 000 nH soit 3,48 mH.

Soit pour 100 Khz

Z= L x 2 x pi x F

Z = 2 185 ohms


J'ai utilisé l'âme d'un coaxial 75 ohms pour réaliser le bobinage.
Il offre une bonne tenue en haute tension.

Le bornier de sortie avec 2 tiges filetés M6 et deux écrous borgnes laitons.
Dimensions : 75 x 50 x 10
Fixation à la base par deux vis nylon M6.
Voici l'ensemble côté alimentation. Nous remarquons les 8 condensateurs de 1 nF mis en série/parallèle.
La plaque support est en aluminium de 3 mm. Elle sera reliée à la terre au moyen de la borne à droite de la plaque.
