Assemblages et détails de réalisation

Dernière mise à jour le 05/03/2005

Dans ce chapitre je vais vous exposer les détails de l'assemblage des divers éléments.

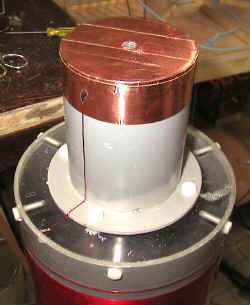

Réalisation d'une réhausse sur le dessus de la bobine pour écarter davantage le tore, du secondaire.  Elle est réalisée en PVC et plexiglas sur le dessus. Le dessus de la réhausse est recouvert de feuille de cuivre autocollant. Un trou taraudé à 8 sur le dessus permettra la fixation du tore.
Remarquez le fil de liaison.

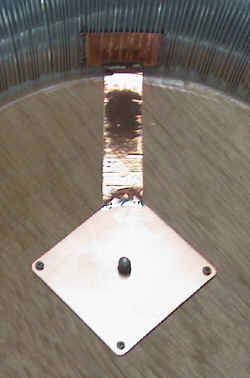

Connection du tore à l'axe par un carré de circuit imprimé fixé par 4 vis et une bande de cuivre soudé des deux côtés. Le cuivre est soudé à l'aluminium par de la soudure spéciale. Nous apercevons la vis de 8 qui viendra fixer le tore à la réhausse.
Résultat obtenu de l'assemblage.

Il est ainsi facile de désassembler l'ensemble pour le transport.

Réalisation d'une base fait de deux rondelles de contreplaqué de 22 mm, soit 44 mm pour réhausser un peu le secondaire. Cette base sert également à connecter la base du secondaire à la masse.

Détail du raccordement de la masse. La connexion est en étoile pour éviter une spire en court circuit.
Remarquez le petit fil blanc qui fait la connexion entre la feuille de cuivre et la vis centrale via une rondelle de cuivre.

Le raccordement de la base du secondaire est fait de la même façon. Trois vis de 8 fixeront le secondaire au chassis.

Petites pièces réalisées en inox pour connecter le câble au tube du primaire.

Raccordement du primaire. La connexion doit être la meilleure possible pour éviter les pertes. Le câble utilisé est du 25 mm2
Voici les deux connexions entre 9 spires sur les 12 spires du primaire.

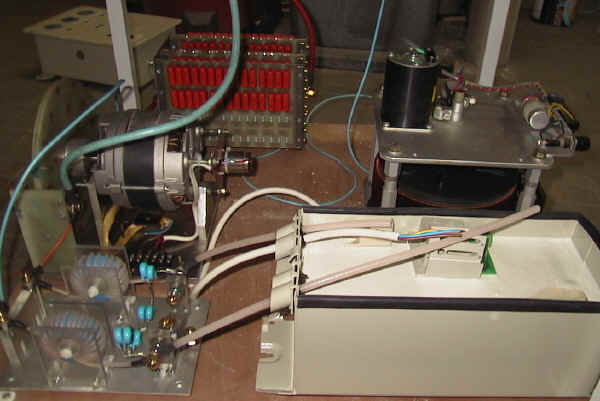

Cablage en cours de l'ensemble.
Les câbles sortant du transfo haute tension (220 V / 10 000 V 1kW) sont fait avec du gros coaxial (KX4) débarrassé de son blindage.
Toutes les parties métalliques sont reliées ensembles à un même point.

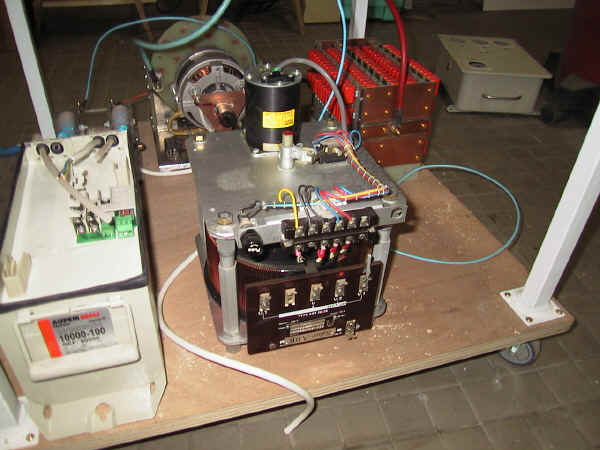

AUT_5925.JPG (336386 octets) L'autotransformateur variable est un modèle de 2 kW. Je l'ai récupéré. Il est équipé d'un moteur permettant sa commande à distance.

Le transformateur haute tension à gauche vient d'un fournisseur local qui fabrique des enseignes lumineuses.
http://www.spotenseignes.fr

AUT_5926.JPG (319978 octets) Les petits câbles bleu et rouge amènent la haute tension aux bornes de l'éclateur rotatif.
Plus tard je changerai le câble bleu par un câble haute tension plus rigide.


Les gros câbles bleu et rouge ferment le circuit de décharge du condensateur sur le bobinage primaire en haut via l'éclateur rotatif.
