La Machine de Wimshurst
J. Charrier   préparation CAPES Nantes

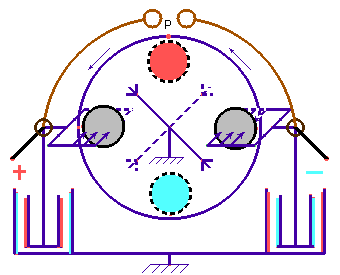

La figure animée ci dessus est une représentation simplifiée du fonctionnement
de la machine de Wimshurst en régime permanent après son amorçage.

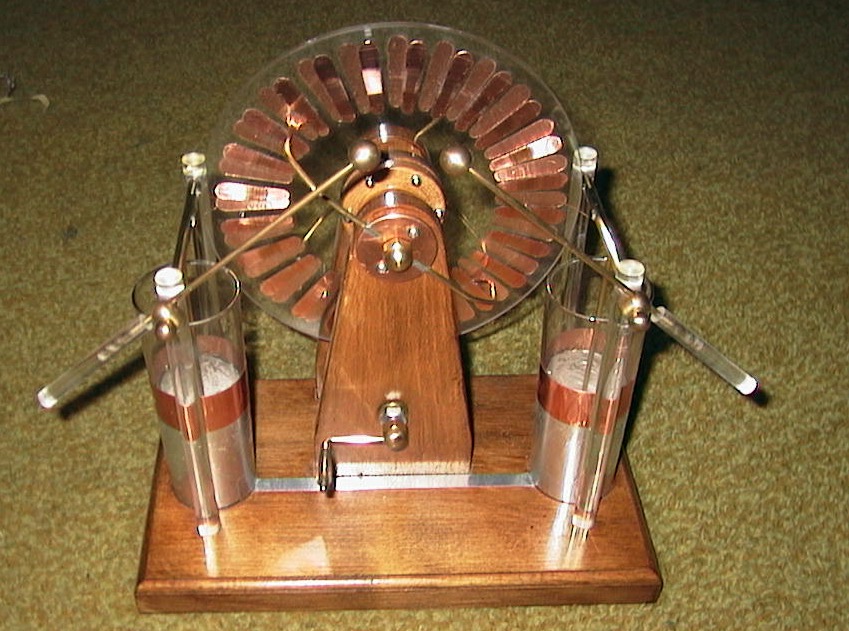

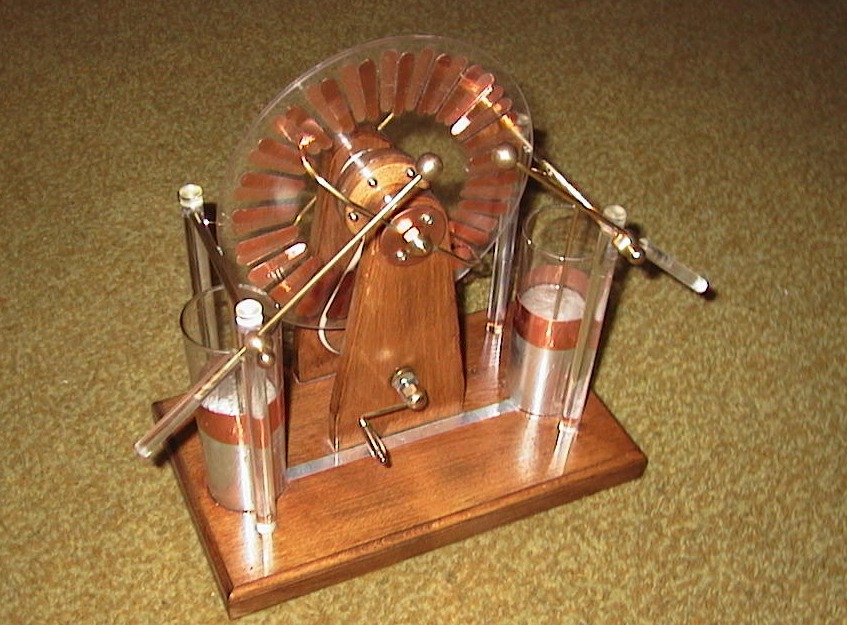

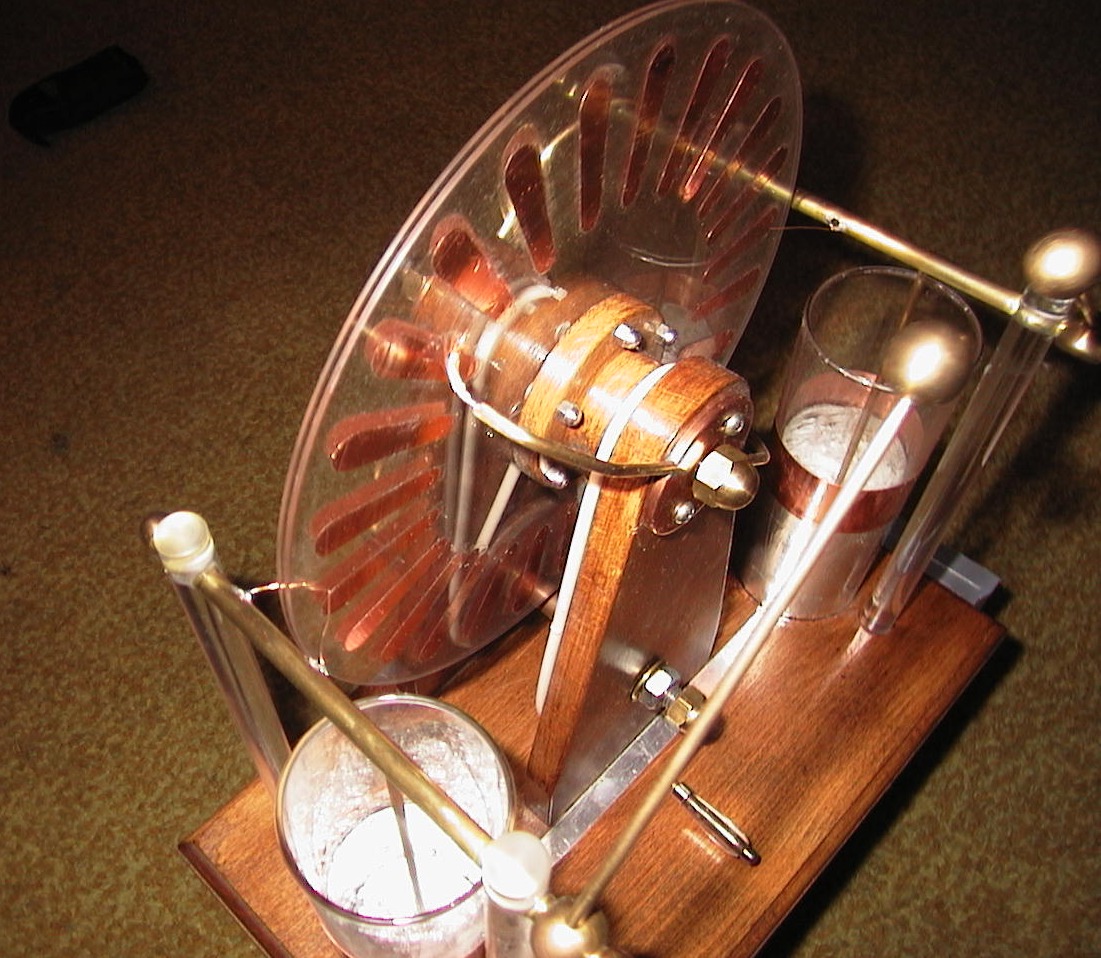

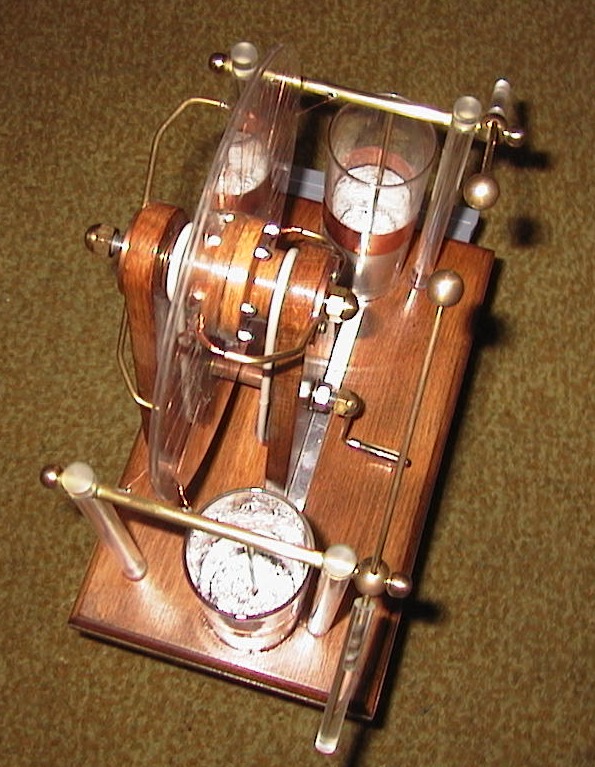

Deux disques isolants (Plexiglas) tournent en sens inverse
Des secteurs conducteurs sont collés sur les faces extérieures des disques.
Sur les disques, seuls deux secteurs sont représentés.
Les secteurs en pointillés sont sur le disque arrière.
Les secteurs en trait plein sont sur le disque avant.
Les quatre balais sont reliés à la masse. Le secteur en contact avec
un balai se charge sous  l'influence du secteur isolé qui lui fait face.
La couleur rouge symbolise les charges positives.
La couleur cyan symbolise les charges négatives.
